一.简介

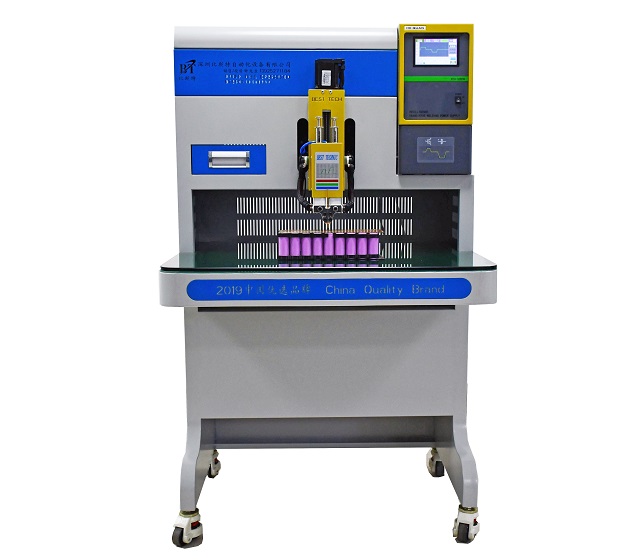

BT-550D电动智能晶体管系列电阻点焊机是深圳比斯特自动化设备有限公司优质产品之一，采用 DSP 控制技术，能精准的控制定电流/定电压/定电流定电 压进行焊接，具有自动监测电流和电压检测，具有欠流欠压/过流过压报警功能，触摸式界面设置，多项自检功能，确保良好的焊接效果，是迄今为止唯一一款焊接电源带脉冲输出的电动版晶体管点焊机，机器操作简便，性能优异，经久耐用。

二.设备参数

. 使用电源：220V 50/60HZ 1KW

. 选配晶体管焊接电源：BTH-5000A(输出电流为 5000A 单波)

              BTH-5000B(输出电流为 5000A 正反波，即 10000A)

              BTH-10000A(输出电流为 10000A 单波)

. 晶体管焊接电源详见焊接电源使用说明书

. 适合焊接范围：动力电池/数码电池/镍氢镍铬电池/电机转子/电子电气配件等

. 界面显示：触摸显示屏，界面直观，易懂易操作。

. 焊接动力：伺服电动(无需接气源)

. 一键智能设定焊接高度

. 自动检测点焊针长短差，当点焊针安装长短差超出设定值，机器回自动报警

. 自带点焊针感应极限报警，即当焊接高度不对的情况下，预防压伤电芯

. 可设定连续焊接，次数设定 1-10 次

. 焊头高度调节：30-155MM(智能自校正)

. 点焊针缓冲行程：7-60MM(根据产品内深高度自由设定，标准产品位 10MM)

. 点焊针缓冲压力：0.5-5.5Kg 可调

. 故障诊断和自动保护功能：在工作过程中，控制器如检测到情况异常，会自动关闭输出并报警提示。

. 外形尺寸：L760*W800*H1380MM

. 重量：约 80KG

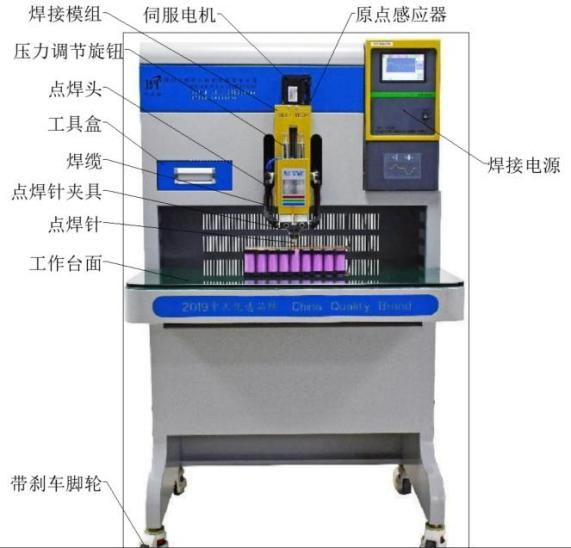

1. 焊接电源：本焊接机构必配，可选择 BTH5000A/5000B/10000A，

2.原点感应器：24V+/信号/24V—与焊接电源对应连接，未连接或损坏，启动检测中焊接电源会报警提示。

2.伺服电机：400W 220V50Hz 伺服电机，焊接电源通电后自动复位。

3.焊接模组：采用伺服电机传动丝杆进行上下运动，双导轨滑块定位使运行更稳定。

4.压力调节旋钮：用于调节点焊针与被焊物体压紧时的压力，基本设置为 2.5KG，调试到合适的压力，用螺母锁紧，防止焊接过程中松动，压力过大会把被焊物体点凹下去，压 力过小，大电流放电时容易出现炸火现象，即电流设置越大压力相应的需要加大。

5.点焊头：焊接模组传动点焊头下降与被焊物体接触，由压力调节， 上下导轨滑块，焊针夹具组成(由两个独立绝缘的铜件镀镍 ，增加导电性能 ， 防止氧化)，点焊头行程为35- 155MM ，电动智能调节被焊物体的合适高度。

6.工具盒：用于存放常用工具/点焊针及其它物品。

7.焊缆：用于点焊电源输出到焊针的导电导体，通常使用 120 平方纯 铜电缆线到转接位，再使用 75 平方纯铜电缆线到焊针 夹具，需确保所有螺丝禁锢，松动后会出现点焊电源报警或引起焊接输出电流不稳定。

8.点焊针夹具(材料为铜质镀镍，增加导电性能，防止氧化)放松上面两个螺丝(M6* 16),可调节两支焊针之间的间距，通常中心 间距在 3.5MM 以上，两支焊针距离太小，容易引起短 路，同时会一起焊接电源已输出，被焊物体没有焊接现象，两支焊针距离太小还会引起焊接发黑现象。放松下面四个螺丝(M6* 16),可调节两支焊针外露的长度，通常外露 长度在 12MM，效果最佳，由于特殊物件需加长，建议在 20MM 以内。

点焊针夹具型号可选配：直径 1.5MM/直径 1.7MM/直径 2.0MM/直径3.0MM

点焊针型号可选配： 直径 1.5MM/直径 1.7MM/直径 2.0MM/直径3.0MM 偏心针，直径 3.0MM 凸点焊针

9. 工作台面：放置被焊物体的台面，台面采用 10MM 钢化玻璃，物 体在台面上轻松移动，可点焊物体最大为：L400*W300*H155MM.

10. 带刹车脚轮：整机采用滑轮移动，到达位置后，顶起脚杯或刹车定位。
