產品中心 > 動力電池自動點焊機 > BT-850B-10000A 雙面自動點焊機(帶旋轉) BT-850B-10000A 雙面自動點焊機(帶旋轉)
一、產品特點
1.1.設備功率： 3KW ，220V 交流電輸入， 50HZ/60HZ
1.2.使用氣壓; 0.4-0.8Mpa
1.3.適應范圍： 數碼電池， 工具電池，儲能電池， 電動車電池，動力電池的
串并組合等
1.4 適應電芯范圍： 14/18/21/26/32 系列
1.5 最大行程： X 軸 620MM ，Y 軸 320MM ，如需更大需定做
1.6 適合鎳片寬度;成型鎳片
1.7 適合鎳片厚度;0.1MM---0.2MM ( 0.15—0.2MM 厚度鎳片建議開槽)， 0.2-0.4MM 厚度鎳片需采用凸點焊接
1.8 生產效率： 大約 36 00-4000PCS 電芯/小時
1.9 標配點焊機： MDA-8000B(可選配米亞基電源)數量 2 臺，點焊速度快，焊點溫度低，實時監控焊接過程，電流過小或炸火自動報警和點焊過程中出現異常，機器自動報警并停止機器
1.10 旋轉點焊頭： 動力為 400W 伺服電機，旋轉角度正負 90 度,旋轉角度可隨意設置調節，帶壓力實時監測
1.11 焊針冷卻方式： 冷卻機循環冷卻
1.12 焊機效果：焊接一致性非常好，焊點均勻，美觀
1.13 三種點焊數據輸入：
點陣輸入法
陣列輸入法
U 盤導入法， 把點焊數據儲存到 U 盤，直接導入到機器，(U 盤 CAD
數據按單次導入到觸摸屏， 然后可批量從觸摸屏導出到 U 盤， 再一次性
到入到其他機器使用)
1.14 點焊模具型號命名：中英文輸入
1.15 控制器件:7.5 寸觸摸屏， 6 軸 PLC 編程器，3 軸 750W 伺服電機,2 軸 400W 伺服電機驅動電動焊頭
1.16 鎳帶采用成型鎳帶，減少浪費
1.17 設備調試簡單，易學易懂，換型號速度快(0- 199 組數據可調用)
1.18 焊頭動力： 伺服電動，帶防沖擊功能
1.19 電池治具：出廠附帶 1 套絕緣電木治具(2 個)
1.20 本公司產品保修期為貳年
1.21 設備自帶故障報警，根據提示清除故障
1.22 設備外形尺寸： L1630*W850*H1630MM
1.23 設備重量： 220KG
1.24 設備主要配件清單
|
名 稱 |
數量 |
型 號 |
生產廠家 |
|
X 軸伺服電機 |
1PCS |
MS-80STE-20P7 |
XINJIE |
|
Y 軸伺服電機 |
2PCS |
MS-80STE-20P7 |
XINJIE |
|
Z 軸伺服電機 |
2PCS |
MS-60STE-20P4 |
XINJIE |
|
X 軸模組 |
1PCS |
142- 1030 |
比斯特 |
|
Y 軸模組 |
2PCS |
142-500 |
比斯特 |
|
Z 軸焊頭模組 |
2PCS |
16-40 |
比斯特 |
|
旋轉軸伺服電機 |
2PCS |
MS-60STE-20P4 |
XINJIE |
|
旋轉軸套件 |
2PCS |
正負 45 度 |
比斯特 |
|
滾珠絲桿 |
5 套 |
|
臺灣上銀 |
|
滑塊 |
10 套 |
|
臺灣上銀 |
|
焊接電源 |
2 臺 |
晶體管 MDA-8000B |
HEQUAN (比斯特品牌) |
|
觸摸屏 |
1PCS |
7.5 寸 |
XINJIE |
|
USB 數據倒入系統 |
1 套 |
|
比斯特 |
|
PLC |
1PCS |
XD5-48T6 |
XINJIE |
|
電動點焊頭 |
2 套 |
夾針直徑 1.7/2.0MM |
比斯特 |
|
進口氧化鋁銅點焊針 |
4 支 |
直徑 1.7*100MM |
美國 |
|
鎖模機構 |
1 套 |
|
比斯特 |
|
氣動元件 |
1 套 |
|
星辰/亞德客 |
|
開關電源 |
1PCS |
24V5A |
臺灣明緯 |
|
焊針降溫風扇 |
2PCS |
|
臺灣建準 |
|
機加配件 |
1 批 |
|
比斯特 |
|
控制系統 |
1 套 |
|
比斯特 |
|
機箱機架 |
1 臺 |
鋁合金機架，鈑金烤漆 |
|
|
系統報警 |
1 套 |
|
臺灣士林 |
1.25 點焊電源圖片： HUQUAN MDA-8000B,最大輸出電流 10000A

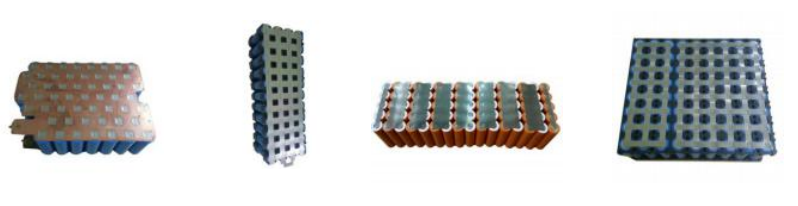

1.26 點焊產品圖片
1.27 售后服務： 設備自驗收起，免費保修壹年
