BT850 18650锂离子电池高速自动点焊机

产品详情

适用范围：动力电池18650/26650 电芯的串并组合，多并多串组合，电动工具电池，扭扭车电池（1 个模具点焊 6 组），储能电池包，18650电池组，26650电池组， 32650电池组，电动单车电池，太阳能路灯电池组、三元锂电池，数码锂电池，磷酸铁锂电池等

一、点焊主机图片

二、点焊产品图片

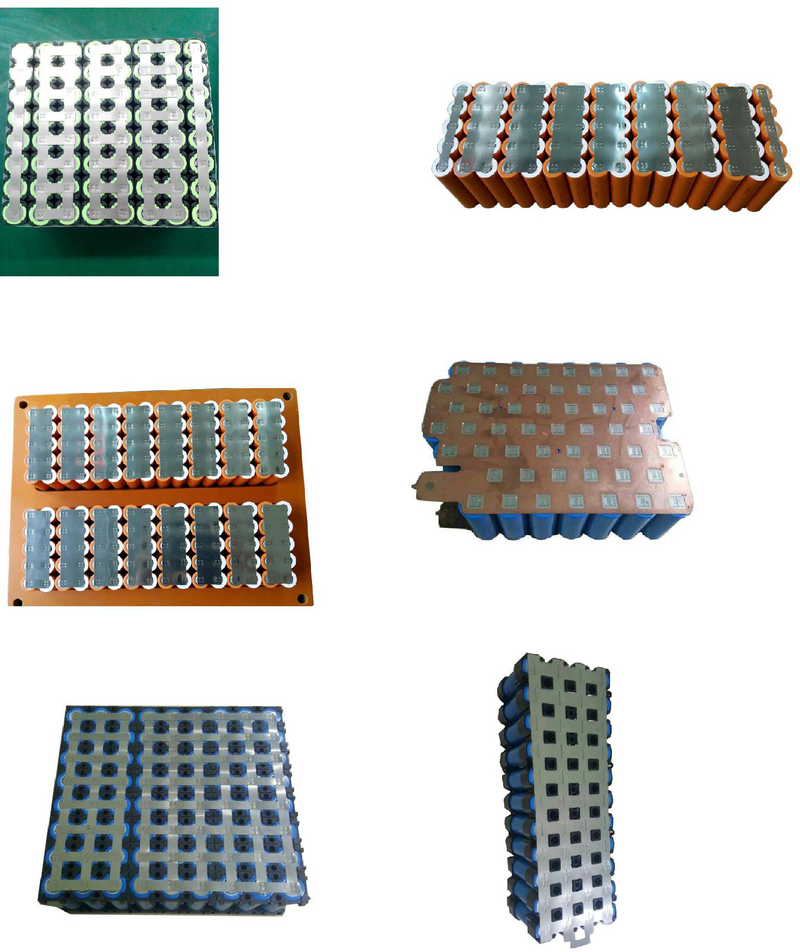

18650锂电池点焊机点焊成品图片

三、技术参数

【设备功率】6KW，220V 交流电输入，50HZ
【使用气压】0.4-0.8Mpa
【最大行程】以 18650 电芯为例最大行程：X 轴 35 芯*Y 轴 16 芯，如需更大需定做
【适合镍片宽度】成型镍片
【适合镍片厚度】0.1MM---0.3MM（0.21—0.3MM 厚度镍片需开槽）
【生产效率】大约 3600-4000PCS 电芯/小时

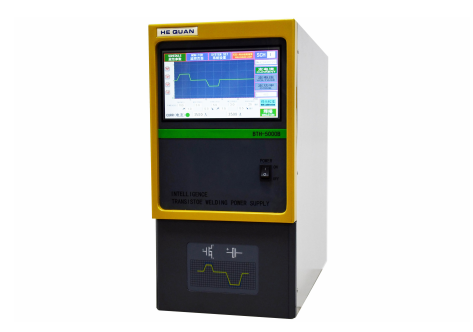

【标配点焊机】标配点焊机MDA-8000A晶体管电源
【焊机效果】焊接一致性非常好，焊点均匀，美观
【三种点焊数据输入】
1、点阵输入法
2、阵列输入法
3、U 盘导入法（把点焊数据储存到 U 盘，直接导入到机器：U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用）
【点焊模具型号命名】中英文输入
【控制器件】7.5 寸触摸屏、6 轴 PLC 编程器、3 轴 750W 伺服电机、2 轴400W 伺服电机驱动电动焊头
13、采用成型镍带，减少浪费
14、设备调试简单，易学易懂，换型号速度快（0-199 组数据可调用）
【焊头动力】伺服电动
【成品电池治具】出厂附带 1 套绝缘电木治具（2 个）
【故障清除】设备自带故障报警，根据提示清除故障
【设备外形尺寸】L1630*W850*H1630MM
【设备重量】220KG
【设备电源要求】220V交流接入电源主线国标6平方电线，气源0.4-0.8Mpa 无杂质，无水雾，以保障设备的稳定性
【保修期】本公司产品一星期内包退包换，保修期为2年

四、设备优势

1、设备采用铝合金加钣金结构方式，牢固，不易松动，确保稳定性
2、适合于电池组的大批量自动化点焊
3、点焊效果稳定，有保障
4、焊接效率高，以 18650 为例：约 4600 -5000PCS电芯/小时
5、点焊模具有防呆配置，普通员工可调试设备和操作设备
6、设备自带 200 套点焊参数储存，可快速切换点焊型号

五、设备主要配件清单

名称	数量	型号	生产厂家
X 轴伺服电机	1PCS	MS-80STE-20P7	XINJIE
Y 轴伺服电机	2PCS	MS-80STE-20P7	XINJIE
Z 轴伺服电机	2PCS	MS-60STE-20P4	XINJIE
X 轴模组	1PCS	142-1030	比斯特
Y 轴模组	2PCS	142-500	比斯特
Z 轴焊头模组	2PCS	16-40	比斯特
滚珠丝杠	5 套		台湾上银
滑块	8 套		台湾上银
焊接主机	2 台	MC30	比斯特
触摸屏	1PCS	7.5 寸	XINJIE
USB 数据倒入系统	1 套		比斯特
PLC	1PCS	XCC-32T-E	XINJIE
焊头	2 套	夹针直径 1.5/1.7MM	比斯特
锁模机构	1 套		比斯特
气动元件	1 套		台湾亚德客
开关电源	1PCS	24V5A	合普
开关电源	1PCS	48V10A	合普
焊针降温风扇	2PCS
机加配件	1 批		比斯特
控制系统	1 套		比斯特
机箱机架	1 台	铝合金机架，钣金烤漆
系统报警	1 套		台湾士林
